Toyota C-HR 1代 (AX10) 換框抖動／吃胎／磨龜診斷：外徑、ET、Camber 三軸排查 SOP

Toyota C-HR 1 代（AX10 平台，2016-2022）換完鋁圈後出現方向盤抖、胎面偏磨、過坑摩擦輪拱這三大症狀的車主，問題八成可以用「外徑差、ET 偏、Camber 沒回正」三個變因排查出來。這篇用工程角度拆給你看，每個症狀對應哪個變因、怎麼用幾個簡單測量自己先判斷，再決定要不要回廠重設。

先講為什麼 C-HR 特別容易踩雷：這台車原廠採 MacPherson strut 前懸吊 + Double wishbone 後懸吊，前後幾何敏感度不同；加上 17/18/19 吋三種 OEM 配置在不同 trim 上 J 值跟 ET 跨度大（請參考下方規格表），改裝框只要差個 5mm 偏置或 5mm 外徑就會放大成可感異常。配上 H 速限 87-91 載重指數的原廠胎，輾過坑洞或減速丘，懸吊回饋最直接傳到方向盤。

下面用「症狀→變因→診斷→修法」四步走，附 OEM 外徑與外徑公差計算表。完整 OEM 規格詳見下方規格表，先用 Toyota C-HR 適配查詢 對照你的 trim 配置，或用 AI 車款搜尋 找對應數據。

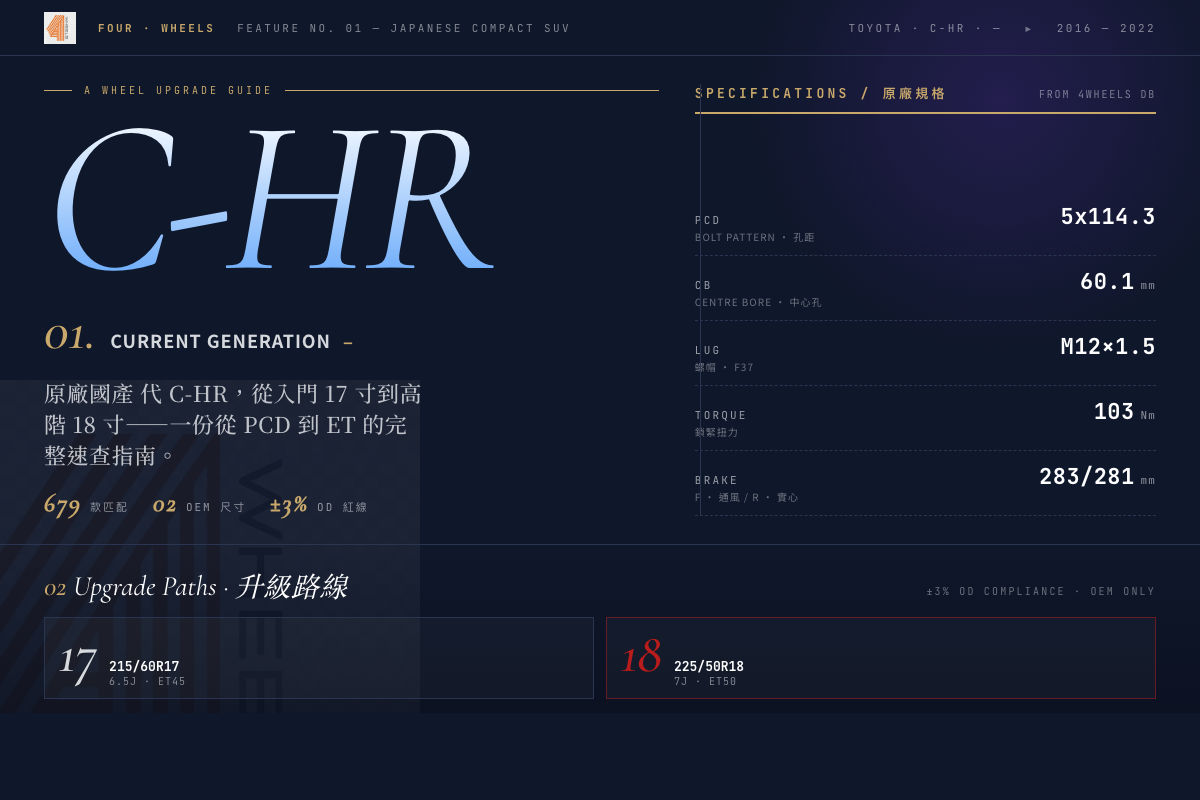

OEM 原廠規格速查

資料來源：4wheels 車款資料（即時更新）

車輛規格：

OEM 輪框 / 輪胎配置（依 trim）：

Toyota C-HR 適配查詢

抖動／吃胎／磨龜：三大症狀對應的工程變因表

先給你結論：C-HR 換框後出毛病八成在「外徑差超過 ±3%」「ET 偏離 OEM 範圍」「Camber 沒重設」這三個軸上。下面把症狀跟變因綁起來，先自己快速判定。

為什麼方向盤 80km/h 以上才開始抖？

這是工程上典型的「動平衡 + 慣性矩耦合」現象。輪組轉速跟車速線性相關，但離心力（不平衡量造成）跟轉速平方相關。換上的框如果沒做精細動平衡（殘餘不平衡量超過 5g），低速感受不到，到 80km/h 以上離心力放大到方向盤共振帶（10-15Hz）就明顯。

診斷三步：

1. 檢查動平衡標籤：每顆框內側貼紙顯示殘餘不平衡量。沒貼紙 = 沒做平衡，回廠重做。
2. 量輪組總重：四顆對比，差超過 1kg 表示框與框之間規格不一（買到不同批次或翻新框）。
3. 檢查 hub ring：C-HR 中心孔規格詳見規格表，改裝框 CB 通常做大孔（73.0/74.1mm 通用），沒裝 hub ring 螺絲承擔整顆框重量會偏心。一組 hub ring 不到一千元，省這個就是省到自己。

胎面內側偏磨 = Camber 沒重設，這條最常被忽略

C-HR 1 代原廠 Camber 規格：前 -1.17° ~ +0.33°、後 -1.67° ~ -0.17°、Toe 前 0° ~ +0.16°、Toe 後 0.08° ~ 0.24°、Caster 2.42° ~ 3.92°。換框後輪心位置（受 ET 跟 J 值影響）變了，原本的 Camber 設定就不準。

從工程角度看：Camber 每偏 0.5° 會讓內外側胎面磨耗速率差 15-25% 級距，3,000 公里就能看出明顯偏磨痕跡。最常見是換大尺寸框後 Camber 偏負太多，內側磨快。

建議：升級 17→18 寸或 18→19 寸後 Camber 調至 -0.5°~-1.0° 區間，可改善胎面均勻磨耗（這是 C-HR 車款資料 收錄的 camber_recommendation）。沒做四輪定位的車，換完框騎 1,000 公里內務必回廠校正。

磨龜（輪拱摩擦）= ET 偏置不對 + 外徑超界

磨龜這個症狀分兩種：靜態（停車打輪到底磨）跟動態（過坑或滿載磨）。前者是 ET 偏外讓輪緣超出輪拱垂直線，後者是外徑大讓上下衝擊行程吃光剩餘空隙。

外徑公差怎麼算？公式：外徑(mm) = 胎寬 × 扁平比/100 × 2 + 框直徑 × 25.4

C-HR OEM 兩個基準外徑：

• 17 吋 215/60R17：258 + 431.8 = 689.8mm（多數 trim 採用）
• 18 吋 225/50R18：225 + 457.2 = 682.2mm（XLE/Limited 等）

三個 trim 多數共用這兩組（Icon trim 各寸特殊配置請參考下方規格表）。改裝胎要算外徑落在 OEM ±3% 內：

超出 ±3% → 不只磨龜，時速表偏差超法規、ABS/TCS/ESC 介入時機被誤判，台灣道路安全也會抓。

ET 範圍判定：原廠 ET 跨度依 trim 不同（請參考下方規格表），改裝框 ET 偏離 OEM ±5mm 內安全，超過要驗算內側不撞懸吊腳；偏外超過 -10mm 多數 C-HR 在滿載過坑時會磨龜。實務上四個圈會用激光對位儀算，自己量請用「框外緣到輪拱垂直距離」前後對比。

C-HR 換框故障排查 SOP（5 步走）

Step 1 — 確認原廠規格基準

找出你的 trim 對應 OEM J 值/ET/外徑（請參考下方規格表），用 Toyota C-HR 適配查詢 比對你目前裝的框是否在合法偏置範圍。沒有這個基準後面所有測量都白做。

Step 2 — 量四顆框的動平衡狀態

每顆框內側標籤檢查殘餘不平衡量；如果是新裝沒貼紙，回原廠強制重做平衡（一顆約 NT$200-300）。

Step 3 — 看胎面磨耗模式（最便宜診斷）

胎面內側磨快 → Camber 偏負；外側磨快 → Camber 偏正；中間磨快 → 胎壓過高；兩邊磨快 → 胎壓不足。C-HR 原廠胎壓前後皆 36 PSI，誤差 ±2 PSI 內。

Step 4 — 跑高速 100km/h 直線測拉伸

空曠平直路面放手約 3 秒（注意安全），如果方向盤明顯偏一邊，Toe 失準；如果只是輕微，可能 Caster 兩側不對稱（Caster 失準感受比 Toe 慢但會累積疲勞）。

Step 5 — 做一次完整四輪定位

C-HR 因為 MacPherson + Double wishbone 前後不對稱，四輪定位必做。建議買輪胎時送的 NT$2,000-3,000 定位券就用一次。鎖緊扭力依車主手冊建議值執行（車款資料 收錄 lug_torque_nm = 103，但仍以實際手冊為準）。

改裝後最容易被忽略的 3 件事

第一件：螺帽座型沒對齊。買到的框跟舊螺帽座型不一致（球面 vs 錐面 vs 平面）會鎖不緊，跑高速逐漸鬆脫。新框出貨時請賣家標注座型，別用舊螺帽硬鎖。

第二件：CB 沒補 hub ring。前面講過工程角度，這裡再強調一次 — 沒裝 hub ring 螺絲承擔整顆框重量，跑高速 100km/h 以上抖到不行還容易斷螺絲。買 hub ring 比修底盤便宜很多。

第三件：升級胎沒算外徑。憑感覺挑 19 吋 245/40 結果外徑超出 ±3%，時速表跑 100 實際 105，ESC 觸發點全偏掉。算外徑只要查一下 Toyota C-HR 適配查詢 列表對比，30 秒搞定。

症狀超過自己處理範圍的，建議直接到 四個圈輪業 用儀器測一次，現場可以調整 ET 範圍或建議改回合理規格。診斷費比開到爛胎再修划算。

常見問題 FAQ

Toyota C-HR 換完鋁圈方向盤一直抖，要怎麼判斷是平衡還是 hub ring 問題？

兩個都可能，但症狀特徵不太一樣可以自己分辨。動平衡問題的特徵是「速度有共振帶」 — 大概 80-100km/h 之間最明顯，超過或低於這個區間反而緩和；hub ring 缺失問題的特徵是「速度越快越抖」 — 100、120、140 一路放大，沒有共振帶。判定方法：找空曠路段從 60km/h 慢慢加到 130km/h 觀察方向盤抖動曲線，是駝峰型就是平衡問題，是線性放大就是 hub ring。修法：平衡問題回原廠重做四顆，每顆殘餘不平衡量壓到 5g 以下；hub ring 問題照中心孔規格買對應規格款，一組四顆不到一千元。兩個都是低成本可解，拖久了會傷到輪軸承。

C-HR 升級 19 吋後胎面內側偏磨怎麼救？

九成是 Camber 沒重設造成。換大尺寸框後輪心位置改變，原廠 Camber 設定就失效。C-HR 1 代原廠前 Camber 範圍 -1.17°+0.33°，升級 17/18 寸後建議調至 -0.5°-1.0° 區間（這是 車款資料 收錄的 camber_recommendation 數值），讓胎面接觸面積均勻分布。修法：先做四輪定位，要求技師按照「升級框後 Camber」目標值校正，不是按原廠值（很多場子預設用原廠值就出錯）。如果偏磨已經超過 30% 胎面深度，輪胎還是要換，光調 Camber 救不回來。費用：四輪定位 NT$1,500-3,000，校正後跑 1,000 公里再回去複查一次最保險。

C-HR 換框後過減速丘磨龜怎麼處理？是不是 ET 不對？

磨龜分兩種要先分清楚。如果是「打輪到底靜態磨」，主因是 ET 偏外（輪緣突出輪拱）；如果是「過坑或滿載動態磨」，主因是外徑過大或 ET 太偏外加上避震阻尼老化。先做兩個快速確認：（1）打輪到底看輪緣是否超出輪拱垂直線 1cm 以上 — 是的話 ET 偏外太多；（2）從輪心量到輪拱頂內側的距離，跟 OEM 對比短了 5mm 以上就是外徑過大或 ET 異常。修法：ET 不對換 hub-centric spacer 把輪緣拉回（但會犧牲一點剛性，不建議超過 5mm），外徑過大換較窄胎壁（例如 235/45R19→225/45R19）。最徹底還是換回 OEM ±3% 內的尺寸組合。預算抓 NT$12,000-75,000換胎或 spacer 都可解。

Toyota C-HR 換鋁圈一定要做四輪定位嗎？

強烈建議做。C-HR 前麥花臣後雙 A 臂的不對稱懸吊設計，換框後 Camber/Toe/Caster 三軸都會跑掉，光憑外觀看不出來但開幾千公里就吃胎。實務上有三個必做時機：（1）換完框第一週內做基礎定位；（2）跑 1,000 公里後回去複查（因為新框跟避震磨合後幾何會微調）；（3）若有上路時偶感拉伸或方向盤偏中要立即回去校正。費用：基礎四輪定位 NT$1,500-2,500，含調 Camber 的進階定位 NT$2,500-4,000。買輪胎或鋁圈時通常送一次定位券，記得用掉。台灣很多場子會「肉眼快速定位」騙錢，要求看儀器報告紙才付錢。

C-HR 換框後高速 100km/h 以上偶爾單邊拉，是定位問題還是輪框變形？

單邊拉的成因有四種要逐個排除：（1）Toe 失準（最常見）— 兩側胎面方向角不對稱，特徵是放手 3 秒明顯偏一邊；（2）Caster 兩側不對稱 — 特徵是直線時不明顯但長時間單邊累積疲勞；（3）兩側胎壓差 — 用胎壓計量四顆，差超過 2 PSI 就拉；（4）框輕微變形 — 輾過大坑後框邊微凸，肉眼看不出但跑高速會拉。診斷順序：先量胎壓、再做定位（解決前三種），如果還拉就把四顆框上千斤頂目視旋轉看跳動量（變形框旋轉時邊緣會偏擺）。修法：胎壓 5 分鐘解決；定位 NT$1,500-3,000；框變形要看程度，輕微可校正（NT$2,000-4,000/顆），嚴重就只能換新。建議跑高速前先到 四個圈輪業 做完整檢查，把四個變因一次排除。
